Simple, rapide et durable, l’ossature aluminium se présente comme la meilleure solution pour la réalisation de vos ossatures support de bardage. Dans ce sens nous vous proposons une gamme complète (équerre, profil, ancrage et quincaillerie) en accord avec l’ensemble des produits de bardage que nous vous distribuons.
En total conformité avec le cahier CSTB 3194 ainsi qu’au ATEC et ATT des différents produits de bardage, notre gamme répond à l’ensemble de vos besoins.
EQUERRE ALUMINIUM
Les équerres aluminium sont les premiers maillons pour la réalisation de vos ossatures aluminium support de bardage. Divisées en deux gammes, simple et fixe, elles permettent de s’adapter à l’ensemble de vos besoins. D’une longueur minimum de 60mm jusqu’à 270mm, celles-ci vous offre une plage de réglage idéal pour rattraper l’aplomb de vos façades. Muni d’une pince permettant le maintien du profilé le temps du réglages elle vous offrirons un confort et une simplicité d’installation . Réalisé en aluminium extrudé 6063 T6, celles-ci sont aussi résistantes que durables.
| LONGUER (mm) | ARTICLE EQUERRE SIMPLE | ARTICLE EQUERRE DOUBLE | ISOLANT CONSEILLE (mm) | NU OSSATURE Min (mm) | NU OSSATURE Max (mm) |
| 60 | EAS10060 | EAD10060 | Sans Isolant | 70 | 92 |
| 90 | EAS10090 | EAD10090 | 40 | 92 | 122 |
| 120 | EAS10120 | EAD10120 | 60/80 | 122 | 152 |
| 150 | EAS10150 | EAD10150 | 100/120 | 152 | 182 |
| 180 | EAS10180 | EAD10180 | 140 | 182 | 212 |
| 210 | EAS10210 | EAD10210 | 160/180 | 212 | 242 |
| 240 | EAS10240 | EAD10240 | 200 | 242 | 272 |
| 270 | EAS10270 | EAD10270 | >200mm | 272 | 302 |
Les longueurs 150, 180 et 210mm sont tenues en stock dans vos Ateliers.
Rupteur thermique
Calle thermique en polypropylène d’épaisseur 5 mm permet de réduire le pont thermique des équerres aluminium. Avec une conductivité de 0.17 W/(m.K), le polypropylène est une matière idéale pour isoler l’ossature du mur support tout en offrant une excellente rigidité.

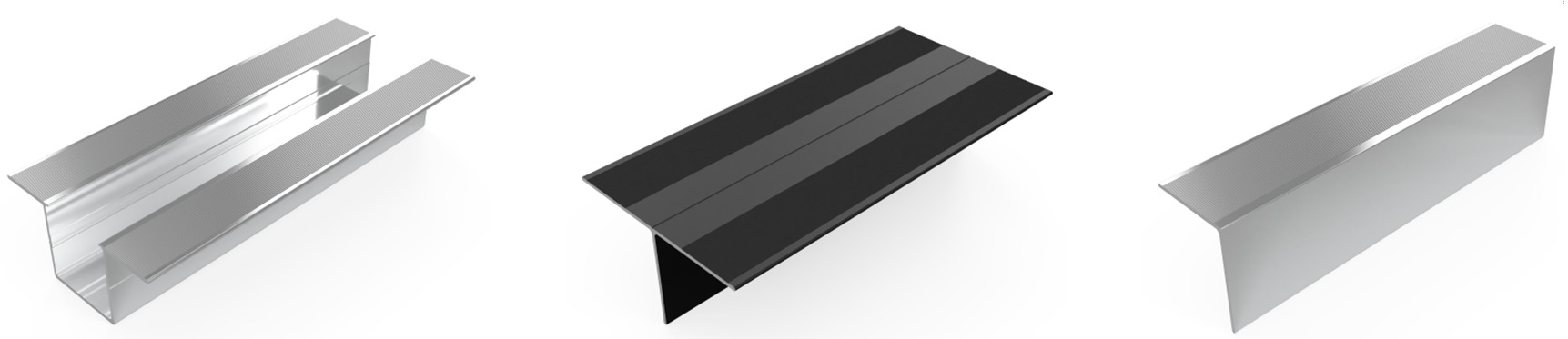

PROFILS ALUMINIUM
Les profilés aluminium sont les composants principaux de vos ossatures aluminium, de section diverse, ceux-ci s’adapter à toute vos situations et à l’ensemble de vos bardages. Réalisé en aluminium extrudé 6060 T6 sont à la fois rigide et durable. Conforme aux Atec/ATT en vigueur et au cahier CSTB 3194.
| SECTION | ARTICLE | LARGEUR VUE (mm) | PROFONDEUR (mm) | EPAISSEUR (mm) | LONGUEUR (m) | FINITION |
| Profil L | AFL40523 | 40 | 52 | 2 | 6 | Brut |
| Profil L | AFL40NOI | 40 | 52 | 2 | 6 | Ral 9005 Noir |
| Profil T | AFTALU40 | 100 | 52 | 2 | 6 | Brut |
| Profil T | AFTNOI40 | 100 | 52 | 2 | 6 | Ral 9005 Noir |
| Profil Omega | AFOMEG90 | 90 | 40 | 2 | 6 | Brut |
| Profil Omega | AFOMNO90 | 90 | 40 | 2 | 6 | Ral 9005 Noir |
| Profil U | AFUNOI52 | 100 | 52 | 2 | 6 | Ral 9005 Noir |
L’ensemble des profilés aluminium sont tenue en stock dans vos ateliers en longueur standard. D’autres longueurs peuvent être obtenue selon une étude spécifique sur demande.
VISSERIE
Afin de réaliser la liaison entre vos profils et les équerres, nous vous proposons une gamme de vis auto-perceuse spécialement conçu à cet effet.
| ARTICLE | DIAMETRE (mm) | LONGUEUR (mm) | EMBOUT |
| TDESIVME | 5.5 | 22 | TH8 |
Produits tenus en stock dans vos Ateliers
